Raspberry PI et écrans VGA : Une solution à moins de 10 Euros

La Raspberry Pi, c'est bien sauf que l'on a pas toujours sous la main l'écran HDMI en 1080p qui va bien, et que taper la télé familiale pour faire du développement, à la longue risque que sérieusement dégrader le WAF (Wife Acceptance Factor) et même le CAF (Childrens Acceptance Factor).

Le seul autre connecteur vidéo étant du video composite, et étant carrément inexploitable, j'ai cherché et trouvé une solution permettant d'utiliser un écran VGA au rebut...

Il y a pas mal de matériels sur la page de compatibilité matérielle de la RPI (http://elinux.org/RPi_VerifiedPeripherals) mais difficile d'en trouver des pas cher.

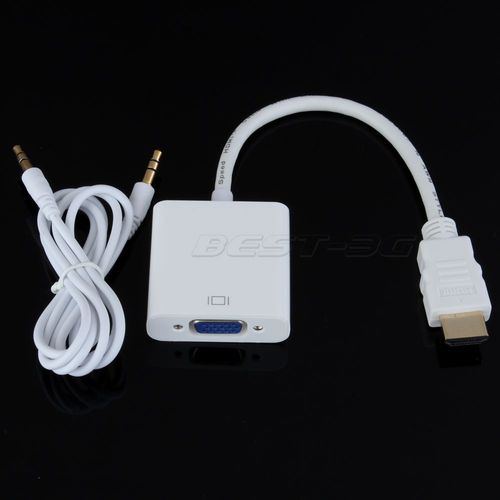

J'ai trouvé sur la Bay les adaptateurs suivants : http://www.ebay.fr/sch/i.html?_trksid=p2047675.m570.l1313&_nkw=1080P+C%C3%A2ble+Adaptateur+Convertisseur+HDMI+M%C3%A2le+%C3%A0+VGA+Femelle+%2B+Cable+Audio&_sacat=0&_from=R40


Ils ont le bon gout de faire de la conversion HDMI/VGA et de disposer d'un jack 3.5 pour la sortie audio et le tout pour 9 euros livrés. Évidemment, ça vient d'un peu loin, et ca met un peu longtemps :)..

J'ai testé et avec un peu de tweak, ca marche.

Pour ce faire il faut mettre dans le fichier /boot/config.txt les lignes suivantes :

# uncomment to force a HDMI mode rather than DVI. This can make audio work in DMT (computer monitor) modes
hdmi_drive=2
# Set monitor mode to DMT
hdmi_group=2
# Graphic mode (see http://elinux.org/RPiconfig)
hdmi_mode=35   # 1280x1024 60Hz

Ca marche pas mal en 1280 X 1024 sur mon moniteur de récup et sans overscan...

Pour les autres résolutions, voir http://elinux.org/RPiconfig et notamment à la rubrique HDMI_MODE dans le 2e bloc ("These values are valid if hdmi_group=2 (DMT)" )

Ça peut clairement intéresser les fablabs et hackerspaces, car la Raspberry, c'est pas trop compatible avec les écrans de récup...

Bonnes bidouilles...
