Rack de commande CNC à base de TB6560 : vidéos de présentation

Un précédent article présentait les modifications à réaliser sur une carte TB6560 chinoise. Découvrez en vidéo l'ensemble monté... Il est destiné à piloter deux fraiseuses : une Proxxon MF70, et une KT150+ BFB2000.

Réalisation

Une grosse partie du matériel provient d'Ebay, principalement de Chine :

  • La carte TB6560 (modifiée selon l'article précédent ). Existe sur de nombreuses boutiques Ebay.
  • L'alimentation à découpage 24V / 10 A ( http://stores.ebay.fr/Jingsam-LED-Lighting, 23 euros port inclus)

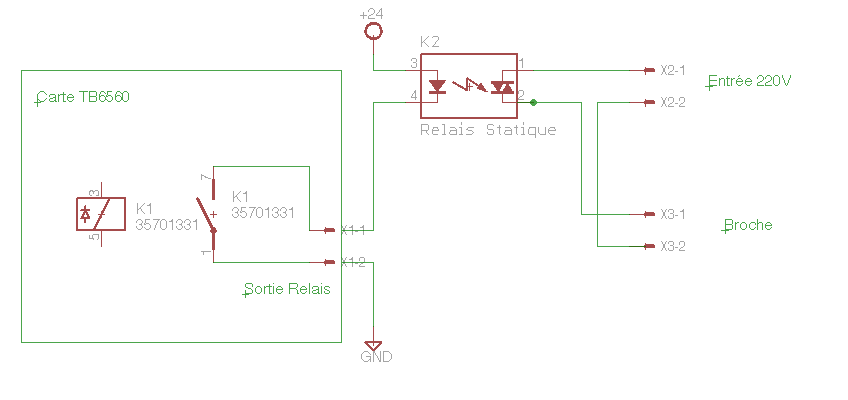

  • Le relais statique 20 A (boutique http://shop.ebay.fr/electradecentre/m.html, 4,60 euros port inclus)
  • Le boitier (boutique http://stores.ebay.fr/wonderco-buy79 sur ebay, 17 euros port en sus, référence du rack : HB-630 )

Le reste provient de mes tiroirs ... (switch, portes fusibles, prises, etc..).


Et maintenant, les vidéos

N'hésitez à mettre en plein écran pour voir les commentaires):

Pour la petite histoire, les vidéos ont été tournées sur iPhone 4, éditées sur iMovie pour iPhone, puis mises en ligne sur Youtube directement par l'iPhone. Ne restait plus qu'à ajouter quelques mots clés et descriptions dans l'interface de publication de Youtube, quelques annotations et le tour est joué.. Par contre, une lampe fluorescente lumière du jour de 60W (équivalent de 300 W à incandescence) a été utilisée pour éclairer la scène.
